一、系統概述
隧道照明是保障高速隧道安全行車和運營的重要組成部分，隧道ＬＥＤ照明自適應節能控制系統對整個隧道的照明效果和電能消耗起著重要作用。隧道ＬＥＤ照明自適應節能控制系統是集照明節能、LED無極調光和遠程智能監控管理于一體，主要由監控中心、集中器、隧道燈分組調光控制單元以及相關的控制軟件等構成?？紤]隧道的特殊情況和用戶安裝與維護的便捷需求，系統依據不同LED隧道燈在不同安裝環境下的功率暨路面照度曲線和車流量信息，通過調整LED燈的輸出功率來調節隧道內部的亮度值，采取分段照明控制的方式，對隧道內各段燈具進行獨立分組控制， 在保證行車安全的前提下，實現最大限度的節能。

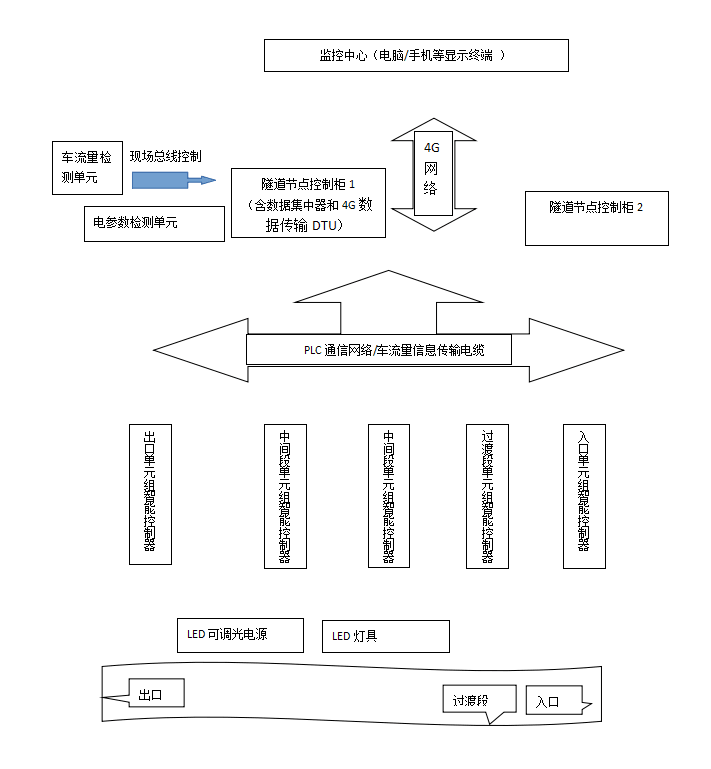

二、系統框圖
三、系統功能
1.智能控制
對所轄LED燈實施單燈（單元組）或多組以上不同組合方式的控制，控制內容包括控制內容包括保障安全最低照明、‘黑洞白洞’視覺差功率補償照明分布可變、應急與異常情況100%等功率照明、分時段分模式多種控制方式。
2.分段亮度調節
對隧道出口段、入口段、隧道內過渡段、隧道內部進行分段設置，自動進行分段照明控制。
3.車流量檢測
系統實時檢測隧道車流量，自動調節照明亮度, 按需照明與節能降耗。
4.智能監測
隧道燈具及設備的電流、電壓、功率等數據檢測，終端在線、離線、故障狀態監測，實現系統故障智能分析。
5.故障報警
燈具故障、終端故障、線纜故障、斷電、斷路、短路、異常開箱、線纜、設備狀態異常等系統異常實時報警；車流量檢測儀狀態異常實時報警；上位機、微信、短信多種報警方式。
6.報表分析
系統運行數據、監測數據、操作數據的報表輸出、導出；照明設備數據分析、圖表分析。
四、控制策略
策略1
系統通過不同時段功率照度分布預置參數和車流量的信息，發出亮度調節命令，自動調整燈具電源的輸出電流，改變ＬＥＤ隧道燈的亮度或者工作狀態，以滿足隧道照明要求。
策略2
隧道內無任何車輛行駛的情況下，考慮到安全因素和最大化節能兩方面因素，即保證提供最低應急或意外情況照明，并且最大程度降低照明耗電，LED隧道燈啟動安全最低照明模式，運行在最低功率狀態下，如功率可選擇在10%—20%之間。
策略3
隧道內有車輛進出和在隧道內行駛時，根據洞內外光強差值，在隧道內按相應的降功率變化曲線開啟照明。白天補償進入時的‘黑洞’視覺差和駛出的‘白洞’視覺差，隧道照明功率分布曲線為浴盆形狀；夜間補償進入時的‘白洞’視覺差和駛出的‘黑洞’視覺差，隧道照明功率分布曲線為拱頂形狀。
策略4
當車流量傳感器感應到有車輛即將駛?cè)胨淼溃詣?dòng)提前啟動‘黑洞白洞’視覺差功率補償照明分布可變模式，降功率變化曲線照明模式可以即時全程啟動，或根據隧道長度與車輛行進預估位置順序開啟照明。
策略5
一旦檢測到后面無車輛跟進，則將車輛后面的降功率變化照明逐漸調整為安全最低照明。
策略6
為保證行車安全，調光系統在調節隧道亮度時，采用分級調光控制方式，分步逐級達到目標亮度，以避免因亮度突然變化而產生不安全因素。
策略7
系統既可對單個的照明燈進行單控也可對區域照明進行群控，控制策略可隨時根據實際情況進行修正。
策略8
系統使用方式根據遠程參數設定可以自動切換，以適應不同區域，不同車流量場景、不同安全等級要求的現場環境。
五、系統通信
集中控制器與上位機數據中心的通信采用4G網絡傳輸；單元組之間的通信傳輸采用PLC電力線載波通信；車流檢測傳感器為現場控制箱提供控制信號，前級控制箱可為后級控制箱提供控制信號，從而實現整體控制。
六、運營安全
1.行車的安全性
為保障行車的安全，系統根據隧道駕駛安全性需求分析，通過黑洞白洞補償功率分布可變照明，即可提高駕駛員視線的適應性，也可保障最低安全照明；當行駛車輛在隧道內出現故障停車時，在全功率照明延時時段以外為降功率照明狀態，當有車輛駛?cè)胨淼篮笕β收彰髦匦麻_(kāi)啟，確保行車的安全性。
2.車流量檢測的可靠性
為保證車流量信息檢測的可靠性，系統在隧道入口處安裝兩套車流量檢測設備，當工作狀態中的檢測設備發生故障時，系統立即啟動另一臺設備，保證車流量信息檢測準確無誤。同時，系統將車流量檢測設備故障信息實時上傳，以便及時維修。
3.完善的應急處理能力
系統根據突發應急事件處理的需要，通過監控中心或手機可即刻停止使用降功率照明，100%恢復全功率照明。系統具備與隧道其它應急設備的智能聯動能力，具備與其它功能平臺的安全整合能力。
七、系統優勢
優勢1 真正實現“按需照明”
系統根據車流量變化進行調光，真正實現按需照明，達到節能減排的效果。
優勢2 建立“一隧道一模型”
系統可根據不同隧道與用戶的不同要求，建立具有針對性的智能調光模型，加強節能控制改造，確保隧道營運安全。
優勢3 系統部署簡單便捷
小區域用戶單位，無須建設照明監控中心即可通過手機微信實現對隧道照明監控和運營管理。

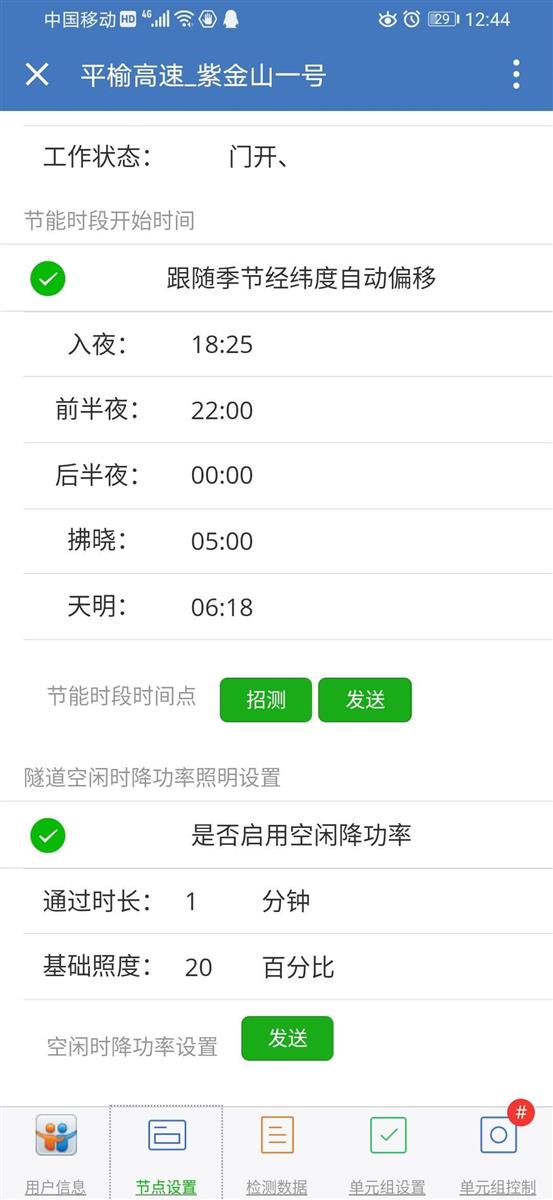

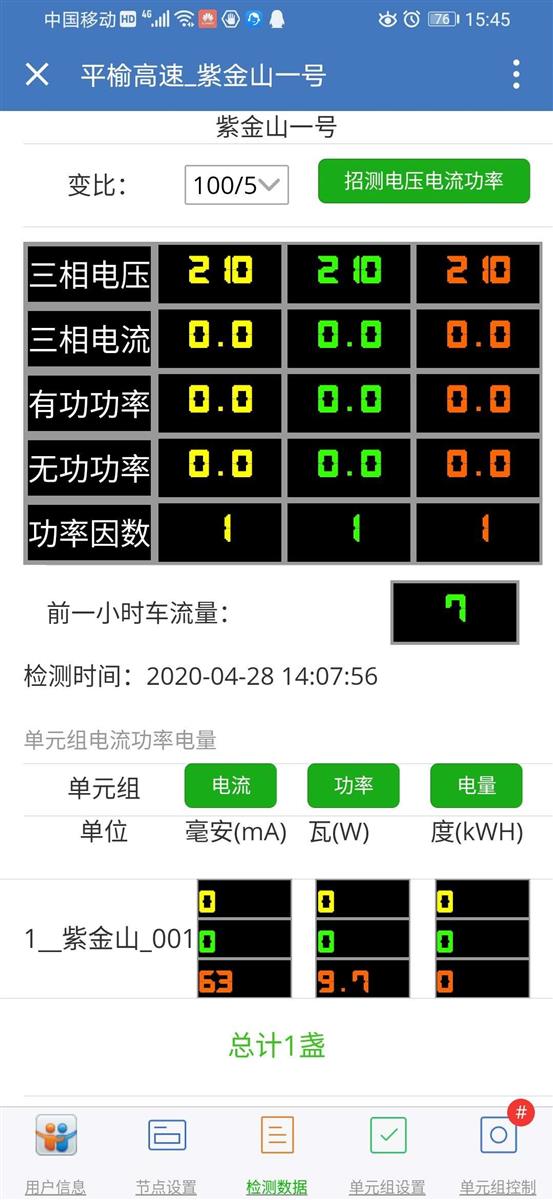

手機微信控制界面
八、配套產品
1.隧道智能照明監控系統 2.隧道照明微信監控平臺
3.智能數據集中器 4.車流檢測傳感器
