NB-IoT智能井蓋監測系統
數據顯示，城市井蓋每年因各種原因缺失的數量占總量的1%，由于井蓋缺失形成的“城市陷阱”隨時可能威脅著行人和車輛的安全；城市中各類地下管線達20多種，每平方公里的管線長度約為25 公里，平均每天發生各類爆管事故多達30起以上。NB-IoT智能井蓋監測系統助力于城市井蓋與地下管線的安全管理，讓異常事故無處遁形。
一、系統概述
NB-IoT智能井蓋監測系統基于“互聯網+”模式，采用NB-IoT無線傳輸技術，結合傳感器技術、GIS導航技術、計算機網絡技術等，以城市井蓋管理中的“巡檢--告警--施工維護”的作業流程為基礎，以每個井蓋為控制節點，對設備、人員、流程進行全方位信息化管理，從而實現城市井蓋與地下管線管理的智慧化、網絡化和空間可視化，創新井蓋管理模式。

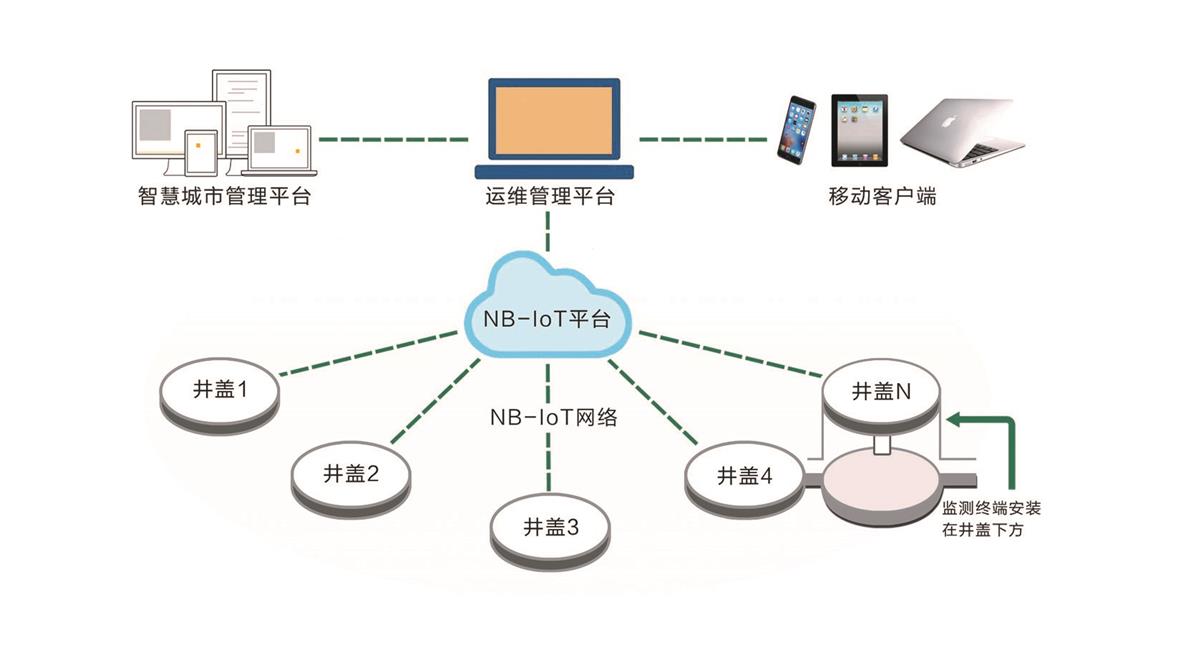

二、系統圖示
三、系統功能
1.智能監測。系統對所轄井蓋實行全天候24小時監測和管控。
2.故障報警。發現異常故障即刻向監控中心及客戶端發送與推送報警信息。
3.實時定位。發生報警時電子地圖可實時顯示其確切位置信息。
4.狀態上報。監控終端根據預設的間隔時間，定時上報狀態信息。
5.布放解防。通過平臺或ＡＰＰ控制井蓋監測設備解防。
6.信息管理。通過唯一的井蓋識別碼建立井蓋資產的信息管理。
7.數據分析。后臺服務器數據庫可實現信息多重查詢和管理。
8.工單管理。對井蓋的維護進行派單管理、監督及查詢。

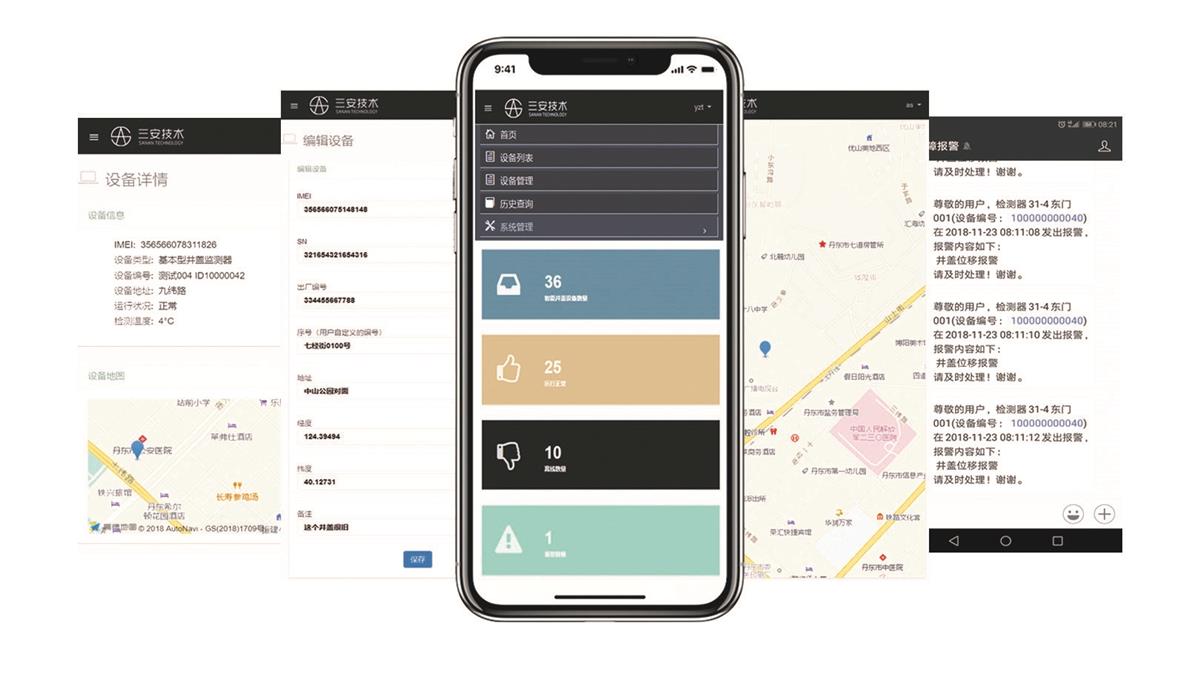

四、手機操作界面
五、監測器類型
（一）基本型
普遍用于電信井、排水井、雨水井的監測與管理。具有以下監測功能：
1.監測井蓋移位：井蓋傾斜報警響應時間為5秒。
2.監測水位超標：監測井蓋下方水位上漲情況，監測位置可調。
3.監測環境溫度：實時監測窖井內環境溫度值。
（二）專業型I 煙霧監測
主要用于燃?xì)饩?、電力井、熱力井、綜合管溝等，當煙霧濃度超過設定閥值系統立刻報警，煙霧報警閥值可調。
（三）專業型II 燃?xì)獗O(jiān)測
主要用于燃?xì)饩?、沼氣井等，?dāng)所監測氣體成分，其濃度超過設定閥值系統立刻報警。傳感器根據所監測氣體的成分進行配置，報警閥值可調。
六、監測終端安裝
1.打開手機瀏覽器，掃描監測器上的二維碼，登錄<三安智能井蓋監控管理平臺>；
2.在列表中添加設備地點名稱后，點擊<保存>完成設備注冊；
3.將監測終端安裝固定到井蓋下方，按下監測終端上的電源按鈕后蓋上井蓋，進入監測狀態。
七、監測終端主要技術參數
1. 通訊技術：NB-IoT
2. 發射間隔：每天定時發送，發送間隔可修改；報警觸發后立即發送。
3. 支持雙向通訊：利用NB-IoT上發數據的同時可下傳通訊的特點，支持雙向通訊，即平臺可接收即時報警信息，也可以接收報警信息的同時下發設置控制數據。
4.傳感器：傳感器內置（基本型傾斜感應角度20度左右），溫度采集集成在芯片內，與井蓋監測終端合為一體，安裝使用方便。
5. 使用條件：工作溫度 -40℃ ~ +85℃；儲存溫度 -40℃ ~ +125℃。
6. 供電方式：DC 3.6V鋰電池
7. 電池壽命：3年~6年（根據使用方式）
8. 通訊運行費用使用方式：設備含8年運行費用，或按年交納運行費用。
9. 防護等級：IP67
